YD1821B آی سی تغذیه حافظه کارت گرافیک مانیتور خودرو

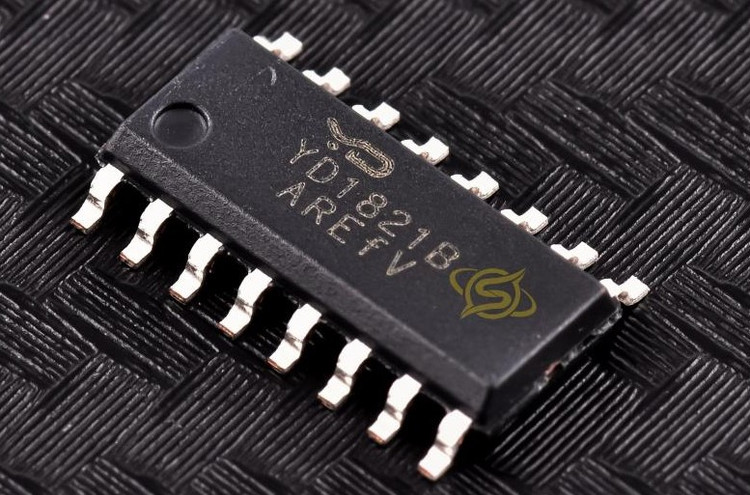

 آی سی اورجینال

 YD1821B يک مدار مديريت برق چهار طرفه براي صداي خودرو است. پايه 16 منبع تغذيه کل مدار است و هيت سينک پايين ترمينال زمين است. منبع تغذيه اصلي مستقيماً به باتري +B متصل مي شود. محدوده ورودي 5.5 ~ 18.5 ولت است، حداکثر ولتاژ بيشتر از 28 ولت است و ضربه پالس آني (عرض پالس کمتر از 1 ميلي ثانيه) مي تواند به 50 ولت برسد. 1. رگولاتور 1 حاوي يک رگولاتور منبع تغذيه MCU (VDD) است که به طور معمول متصل است. ولتاژ خروجي آن Vout1=3.3V، دقت <±2.0درصد و جريان Io1(max)=150mA. افت ولتاژ پايين Vcc-Vout1کوچکتر مساوي 1.0V، جريان بدون بار کمتر از 100microA، و عملکرد ضد جريان معکوس. پايه 1 منبع تغذيه رگولاتور 1 (REG1) در مدار است. محدوده برق ورودي 4.8V~+B، Vccکوچکتر مساوي +B است. راه هاي زيادي براي اتصال پايه 1 وجود دارد: مي توان آن را مستقيماً به پايه 16 (+B) متصل کرد که ويژگي هاي ولتاژ پايين خوبي دارد اما مصرف برق مدار زياد است.پيشنهاد مي شود پايه 16 (+B) را وصل کنيد. ) به پايه 1 (Vcc) يک مقاومت 39ohm/1206 را مي توان به صورت سري بين +B و پايه 1 وصل کرد که ويژگي هاي ولتاژ پايين را کاهش مي دهد. يکي از مدارهاي کاربردي اين روش را ارائه مي دهد؛ همچنين مي توانيد يک200ohm /0804را وصل کنيد. مقاومت به صورت سري بين +B و پايه 1، و سپس از DC/DC استفاده کنيد. 5.0 ولت ورودي، برق پين Vcc را از طريق ديود SS14 تامين مي کند. اين روش در مدار کاربردي دوم نشان داده شده است؛ همچنين مي توان آن را به 5 ولت DC متصل کرد. خروجي /DC DC/DC در اينجا بايد به طور معمول متصل باشد و داراي بار سبک و مصرف کم باشد.ويژگي هاي Application Circuit No. 3 به اين صورت آورده شده است. پايه 2 خروجي رگولاتور 1 (REG1) است. از نمودار توصيف عملکرد ترمينال، مي‌توان ديد که طراحي ديود داخلي D1 روي پايه 2 تضمين مي‌کند که مدولاتور 1 تابع مقاومت جريان معکوس را دارد
