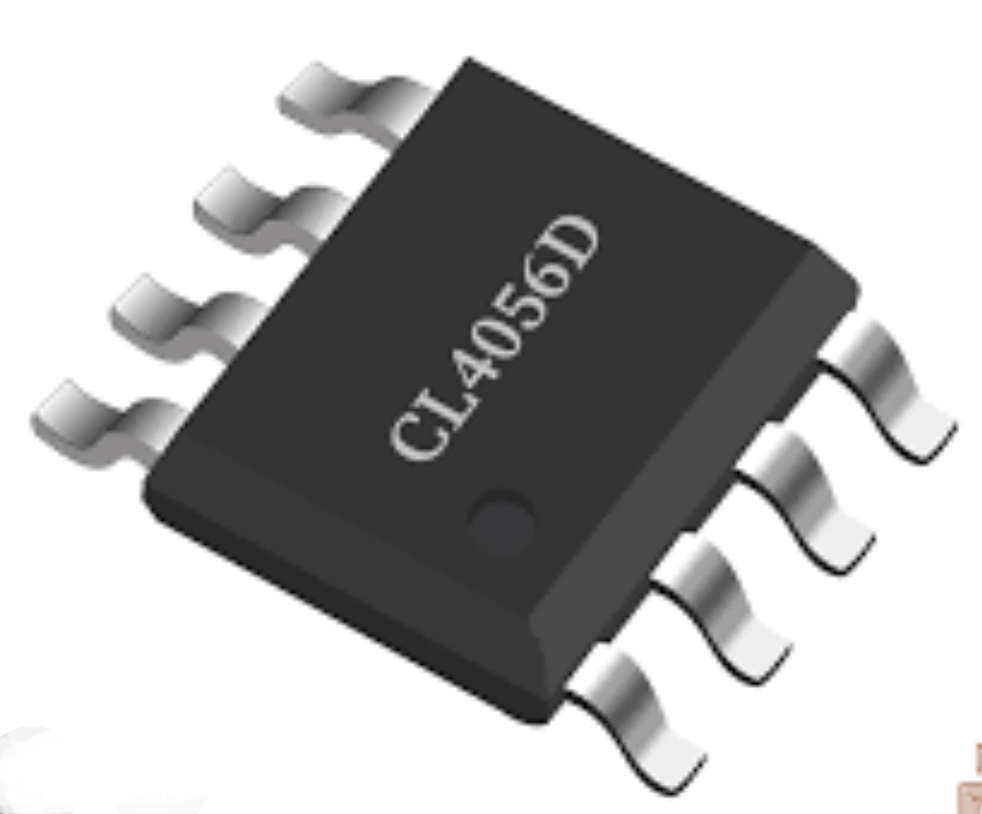

cl4056d ORG ای سی شارژ ماشین اصلاح

CL4056D يک شارژر خطي جريان ثابت/ولتاژ ثابت باتري تک سلولي ليتيوم يون عالي است. CL4056D از پکيج ESOP8 با قطعات جانبي کمتر استفاده مي کند که آن را براي محصولات قابل حمل بسيار مناسب و براي تغذيه برق USB و برق آداپتور مناسب است. بر اساس معماري داخلي MOSFET ويژه و مدار ضد شارژ معکوس، CL4056D به مقاومت هاي تشخيص خارجي و ديودهاي ايزوله نياز ندارد. هنگامي که دماي محيط خارجي خيلي زياد است يا در کاربردهاي با توان بالا است، بازخورد حرارتي مي تواند جريان شارژ را براي کاهش دماي تراشه تنظيم کند. ولتاژ شارژ روي 4.2 ولت ثابت است و جريان شارژ را مي توان به صورت خارجي توسط يک مقاومت تنظيم کرد. هنگامي که جريان شارژ پس از رسيدن به ولتاژ شارژ شناور نهايي به 1/10 مقدار تنظيم شده کاهش مي يابد، تراشه چرخه شارژ را خاتمه مي دهد.
