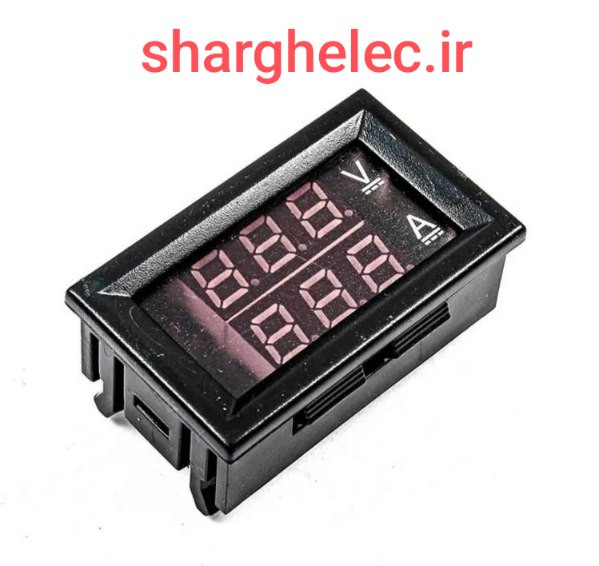

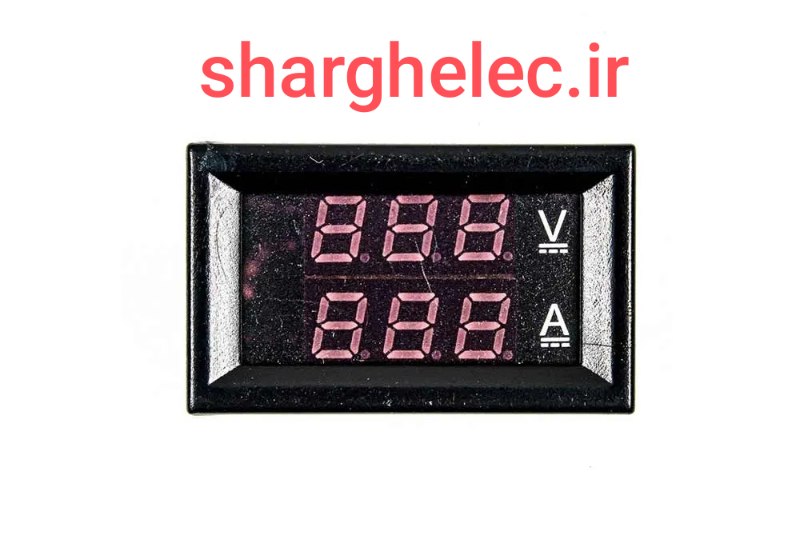

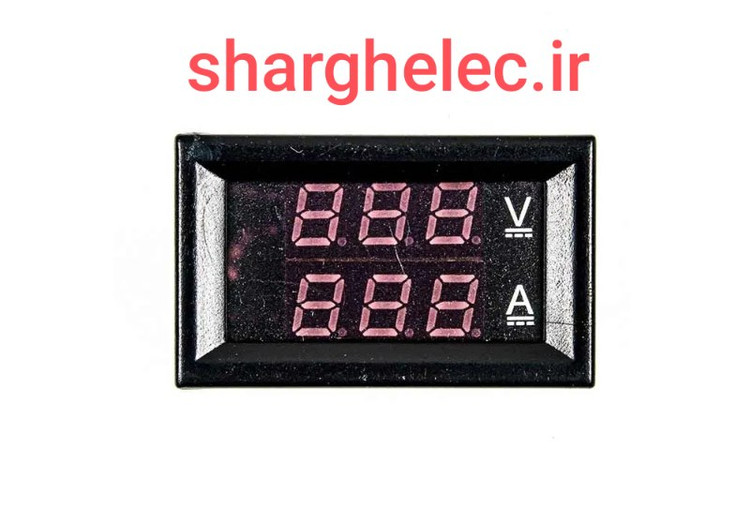

ماژول ولت متر آمپرمتر دیجیتال 100V/10A

ماژول ولت متر آمپرمتر دیجیتال 100V/10ADC

* ولتاژ تغذیه : 4 تا 30 ولت DC

* جریان کاری : کمتر از 20ma

* محدوده اندازه گیری ولتاژ : 0 تا 100 ولت

* محدوده اندازه گیری جریان : 0 تا 10 آمپر

* دقت اندازه گیری ولتاژ : 0.1 ولت

* دقت اندازه گیری جریان : 0.1 آمپر

* ابعاد : 48x29x21

* رنگ ولت متر و آمپر متر قرمز می باشد

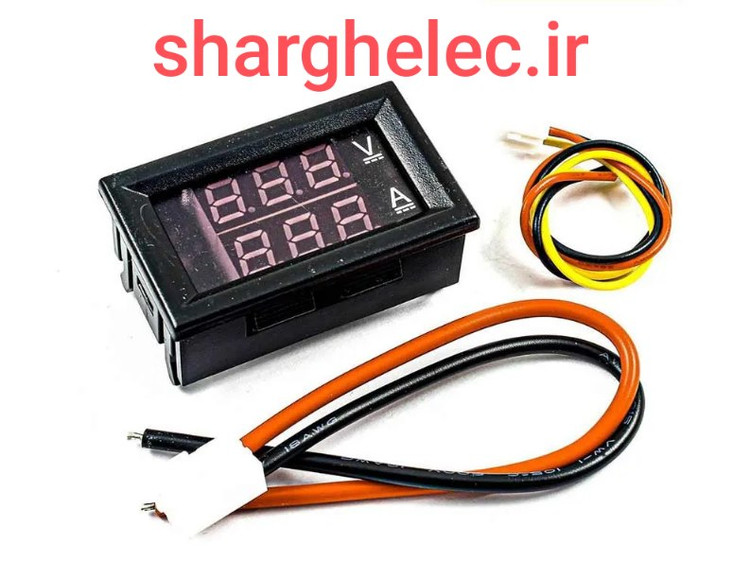

* سیم 3 رشته برای اندازه گیری ولتاژ است ( سیم قرمز مثبت ، سیم زرد اندازه گیری ولتاژ ، سیم مشکی منفی )

* سیم 2 رشته برای اندازه گیری جریان است ( سیم قرمز مثبت آمپر ، سیم مشکی منفی آمپر )





ماژول ولت متر آمپرمتر دیجیتال 100V/10A

ولت‌متر (Volt Meter) ابزاری است که برای اندازه‌گیری اختلاف پتانسیل الکتریکی (ولتاژ) بین دو نقطه در یک مدار الکتریکی استفاده می‌شود

ولت‌مترها در انواع مختلفی وجود دارند و برای اندازه‌گیری ولتاژهای DC (جریان مستقیم) و AC (جریان متناوب) به کار می‌روند





اجزای اصلی ولت‌متر:

1. نمایشگر: برای نمایش مقدار ولتاژ اندازه‌گیری‌شده. این نمایشگر می‌تواند آنالوگ (عقربه‌ای) یا دیجیتال باشد

2. مدار داخلی: شامل مقاومت‌های بالایی است تا جریان بسیار کمی از مدار عبور کند و تاثیر ناچیزی روی مدار داشته باشد

3. پروب‌ها (سیم‌های اندازه‌گیری): برای اتصال به نقاط مختلف مدار





انواع ولت‌متر:

1. آنالوگ: مقدار ولتاژ را با کمک حرکت یک عقربه روی مقیاس نمایش می‌دهد

2. دیجیتال: مقدار ولتاژ را به صورت عددی روی نمایشگر نشان می‌دهد





کاربردها:

* اندازه‌گیری ولتاژ در باتری‌ها، مدارهای الکترونیکی و صنعتی

* بررسی عملکرد دستگاه‌های برقی

* تشخیص عیب در مدارها

نکته مهم:

برای استفاده از ولت‌متر باید آن را به‌صورت موازی به نقاط موردنظر در مدار وصل کنید، چراکه اختلاف پتانسیل باید بین دو نقطه سنجیده شود

همچنین هنگام اندازه‌گیری، توجه به نوع ولتاژ (AC یا DC) ضروری است
